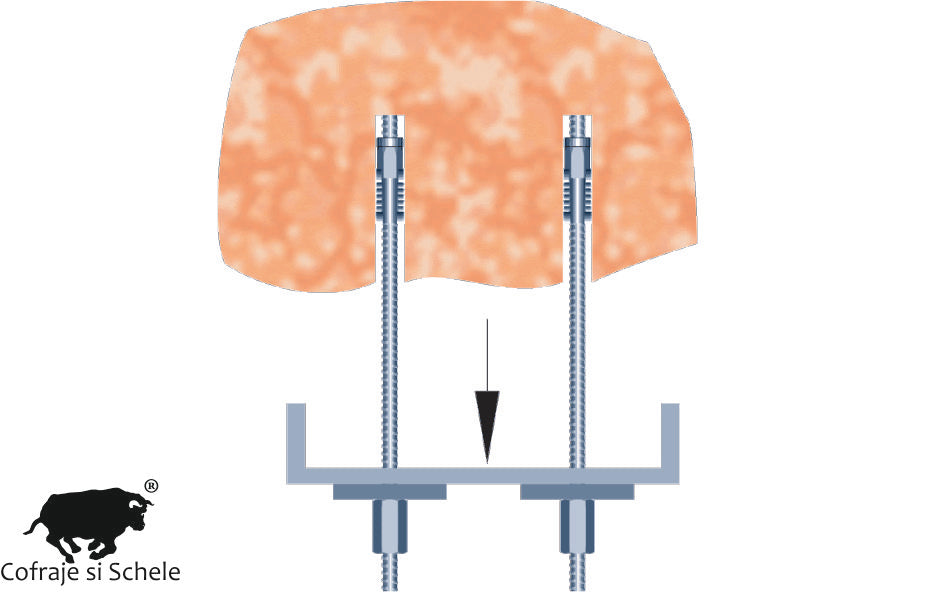

Elemente suspendate cu mansoane metalice

May 27, 2026

a structură.

Capacitate portantă calculabilă Spre deosebire de diblurile post-instalate, a căror capacitate de smulgere depinde de calitatea locală a betonului forat și de precizia instalării, mansoanele DW15 înglobate în beton au o capacitate de smulgere determinată de proiect și verificabilă prin calcul conform Eurocode 2. Inginerul structurist poate specifica cu precizie sarcina admisă.

Interoperabilitate cu accesoriile DYWIDAG Piulițele, plăcuțele de distribuție, cuplele și extensiile sistemului DYWIDAG sunt direct compatibile cu diblul DW15 — oferind flexibilitate maximă în proiectarea sistemelor de suspendare.

Mansoane Metalice vs. Dibluri Post-Instalate: Comparație Directă

Criteriu	Mansoane metalice DW15 (înglobate)	Dibluri post-instalate clasice
Moment de montaj	Înainte de turnarea betonului	După întărirea betonului
Precizie de poziționare	Conform proiectului, milimetrică	Dependentă de precizia forării
Risc de fisurare a betonului	Zero	Prezent (forare ulterioară)
Capacitate portantă	Calculabilă, garantată	Variabilă, dependentă de beton local
Compatibilitate cu armătura	Planificată din proiect	Risc de intersectare la forare
Reutilizabilitate	Nu (înglobat permanent)	Da
Aplicații tipice	Sarcini permanente, structurale	Sarcini ușoare, adaptări ulterioare
Filet compatibil	DW15 — sistem DYWIDAG	Standard metric sau imperial
Rezistență la smulgere	Înaltă — preluată de matricea de beton	Medie — dependentă de expansiune

Procesul de Montaj: Cum se Instalează Corect un Manșon DW15

Montajul corect al unui manșon metalic DW15 urmează o secvență logică, legată de fazele de execuție ale structurii:

1. Planificarea poziției (faza de proiectare) Pozițiile mansoanelor sunt stabilite de proiectant pe baza planului de instalații și a calculelor de sarcini. Coordonarea cu planul de armătură este obligatorie — manșonul trebuie plasat într-o zonă fără conflict cu barele de armătură principale.

2. Fixarea în cofraj sau pe armătură Manșonul DW15 se fixează pe cofrajul planșeului sau se leagă cu sârmă de armătură în poziția proiectată. Capătul filetat este orientat în jos (spre fața inferioară a planșeului), protejat temporar cu un dop de plastic sau folie pentru a preveni pătrunderea laptelui de ciment în filet.

3. Turnarea betonului Betonul se toarnă normal, înconjurând manșonul și înglobându-l complet în masă. Vibrarea betonului trebuie executată cu atenție în zona manșoanelor pentru a evita segregarea și a asigura contact complet beton-metal.

4. Decofrarea și verificarea După decofrare, manșoanele sunt accesibile la suprafața inferioară a planșeului. Se îndepărtează dopul de protecție, se verifică integritatea filetului și se curăță de eventualele urme de lapte de ciment.

5. Montajul tijelor de suspendare Tija de suspendare — bară DW15 sau tijă filetată metrică compatibilă — se înșurubează în diblul metalic la adâncimea calculată, se asigură cu piuliță și plăcuță de distribuție, și sistemul suspendat se poate monta.

Concluzie: Ancora Invizibilă, Responsabilitatea Vizibilă

Mansoanele metalice DW15 sunt, prin natura lor, componente invizibile în lucrarea finalizată. Sunt înglobate în beton, acoperite de tencuieli sau tavane false, și nu apar în nicio fotografie de prezentare. Și tocmai de aceea alegerea lor corectă este esențială — nu există posibilitatea de inspecție vizuală ulterioară, de remediere ușoară sau de înlocuire fără intervenție în structura de beton.

Alegerea diblului metalic DYWIDAG DW15 ca manșon metalic pentru elementele suspendate înseamnă alegerea unui sistem cu filet standardizat la nivel global, capacitate portantă calculabilă și compatibilitate completă cu întregul ecosistem de accesorii DYWIDAG utilizat deja pe șantierele profesionale din România și din Europa.

Indiferent dacă vorbești despre o hală industrială cu instalații complexe suspendate, un centru comercial cu tavane false la înălțime sau o clădire de birouri cu sisteme MEP complete — mansoanele metalice DW15 sunt ancora corectă, montată la momentul corect, în poziția corectă.

Ceea ce nu se vede după turnare trebuie ales corect înainte de turnare.
